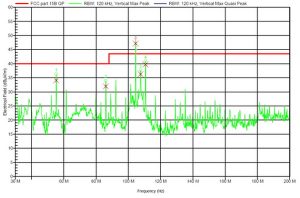

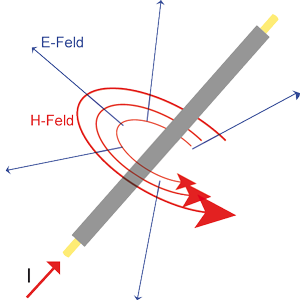

Nahfeldmessungen an einer Baugruppe sind häufig dann die Lösung, wenn beispielsweise ein Entwickler Grenzwertüberschreitungen bei Störaussendungsmessungen nach EMV-Normen auf der Spur ist. In diesem Fall sind durch die Feldstärkemessung mehrere kritische Frequenzen eines Gerätes oder einer Baugruppe bekannt. Ein Weg zur Reduzierung der Emission ist die Analyse der Nahfelder, das Auffinden der Quellen und das Ableiten gezielter Gegenmaßnahmen. Darüber hinaus können die passiven Nahfeldsonden auch zu Störfestigkeitsmessungen verwendet werden.
HZ520 Nahfeldsondensatz
Der Sondensatz enthält zwei passive RF Sonden.
Die H-Feldsonde RF-R 400-1 besitzt aufgrund ihres großen Durchmessers (25 mm) eine hohe Empfindlichkeit und eignet sich für Messungen im Abstand bis zu 10 cm um Baugruppen und Geräte.
Die H-Feldsonde RF-U 2,5-2 dient der selektiven Messung des HF-Stromes in Leiterzügen, Bauelementeanschlüssen, SMD-Bauteilen und IC-Pins. Der Sondenkopf besitzt einen magnetisch aktiven Spalt von ca. 0,5 mm Breite. Dieser wird zur Messung auf das Messobjekt aufgesetzt. Die Sonden werden an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen.
- RF-R400-1 passive H-Feldsonde, 30 MHz bis 3 GHz, ca. 25 mm Sensor
- RF-U 2,5-2 passive H-Feldsonde, 30 MHz bis 3 GHz, ca 2,5 mm Sensor für sehr präzise Lokalisierung
- Im Lieferumfang enthalten sind Anschlußkabel SMB-BNC, Adapter BNC-N, Transportkoffer
HZ537 Nahfeldsondensatz
Der HZ537 Sondensatz besitzt den Lieferumfang des HZ520 (2 passive Sonden)
plus einer zusätzlichen aktiven E-Feldsonde HZ551.
Die E-Feld-Sonde HZ551 hat durch ihren eingebauten Verstärker die höchste Empfindlichkeit der Sonden und nimmt Störstrahlungen im spezifizierten Frequenzbereich omnidirektional auf. Dies ermöglicht, sich einen ersten Überblick des abgestrahlten Störspektrums zu verschaffen. Auf diese Weise dient die Sonde dazu, das Ergebnis einer EMV-Prüfung zu verifizieren oder z.B. einfach die Wirkung von Abschirmmaßnahmen zu testen.
- HZ 551 aktive E-Feldsonde, ca. 150 kHz bis 3 GHz, omnidirektional
- RF-R400-1 passive H-Feldsonde, 30 MHz bis 3 GHz, ca. 25 mm Sensor
- RF-U 2,5-2 passive H-Feldsonde, 30 MHz bis 3 GHz, ca 2,5 mm Sensor für sehr präzise Lokalisierung
- Im Lieferumfang enthalten sind Anschlußkabel SMB-BNC, Adapter BNC-N, Transportkoffer,
Stativ mit magnetischer Halterung
HZ 540 V2.0 Nahfeldsondensatz
Der Sondensatz HZ540 von R&S/Hameg erlebt eine Neuauflage
(geänderte Zusammenstellung)
Die aktive E-Feld-Sonde HZ551 hat die höchste Empfindlichkeit der Sonden und nimmt Störstrahlungen omnidirektional auf. Dies ermöglicht, sich einen ersten Überblick des abgestrahlten Störspektrums zu verschaffen. Auf diese Weise dient die Sonde dazu, das Ergebnis einer EMV-Prüfung zu verifizieren oder z.B. einfach die Wirkung von Abschirmmaßnahmen zu testen.
Die aktive Magnetfeld-Sonden HZ552 ist empfindlich für veränderliche magnetische Felder. Die Sonden erlaubt, festzustellen
welcher Leiterplattenbereich stark stört, Abschirmungen auf „undichte“ Stellen zu untersuchen und Kabel oder Leitungen auf mitgeführte Störleistungen abzusuchen.
Die passive H-Feldsonde RF-U 2,5-2 dient der selektiven Messung des HF-Stromes in Leiterzügen, Bauelementeanschlüssen, SMD-Bauteilen und IC-Pins. Der Sondenkopf besitzt einen magnetisch aktiven Spalt von ca. 0,5 mm Breite. Dieser wird zur Messung auf das Messobjekt aufgesetzt.
Diese Sonden werden an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen. Die Stromversorgung der aktiven Sonden erfolgt via USB Kabel direkt aus dem Spektrumanalysator oder Oszilloskop.
- HZ 551 aktive E-Feldsonde, ca. 150 kHz bis 3 GHz, omnidirektional
- HZ 552 aktive H-Feldsonde, >20 MHz bis ca. 3 GHz, Richtwirkung wie Rahmenantenne,
Empfindlich für veränderliche magnetische Felder - RF-U 2,5-2 passive H-Feldsonde, 30 MHz bis 3 GHz, ca 2,5 mm Sensor für sehr präzise Lokalisierung
- Im Lieferumfang enthalten sind drei Sonden, Anschlußkabel SMB, Adapter SMA-N, Adapter BNC-N, Transportkoffer, Stativ mit magnetischer Halterung
Modell | Bezeichnung | Bestellnr. | Preis (€) zuzügl. MwSt | Preis (€) inkl. MwSt |
---|---|---|---|---|
Sondensätze | ||||
HZ520 | Sondensatz mit zwei passiven H-Feld-Sonden mit 2,5 und 25mm Sensordurchmesser inkl. Anschlussleitung, Adapter,Transportkoffer | HZ520 | 590,00 € | 702,10 € |
HZ537 | Sondensatz HZ520 mit zusätzlicher aktiven E-Feld-Sonde HZ551 inkl. Anschlussleitung, Adapter, Stativ, Transportkoffer | HZ535 | 1.250,00 € | 1.487,50 € |
HZ540 V2.0 | Sondensatz mit aktiver E-Feld- und H-Feld Sonde und einer passiven H-Feld Sonde inkl. Anschlussleitung, Adapter, Stativ, Transportkoffer Neuauflage des Sondensatz HZ540 R&S/ Hameg mit geänderter Zusammenstellung | HZ540-V2.0 | 1.480,00 € | 1.761,20 € |
Datenblätter | ||||
Modell | Beschreibung | Download | ||
HZ551 | Datenblätter folgen in Kürze | |||
HZ552 | Datenblätter folgen in Kürze |
-
