R&S HE400
Tragbare Antennen für die Ortung von Sendern und Störquellen
Die R&S®HE400 Handheld-Richtantenne kommt in Kombination mit einem Analysator oder Empfänger zum Einsatz, um Sender und Störquellen im Frequenzbereich von 8 kHz bis 6 GHz zu detektieren und zu orten. Die Antenne wurde für die Verwendung mit tragbaren Messempfängern und Spektrumanalysatoren optimiert.
Die Antenne besteht aus einem Antennenhandgriff, Kabelsätzen und Antennenmodulen. Es stehen sieben unterschiedliche Antennenmodule für den Empfang von vertikal oder horizontal polarisierten Signalen zur Verfügung. Zur Steigerung der Systemempfindlichkeit kann ein eingebauter rauscharmer Verstärker aktiviert werden. Ein integrierter elektronischer Kompass liefert exakte Azimut- und Elevationsdaten.
Frequenzbereiche der einzelnen Modelle:

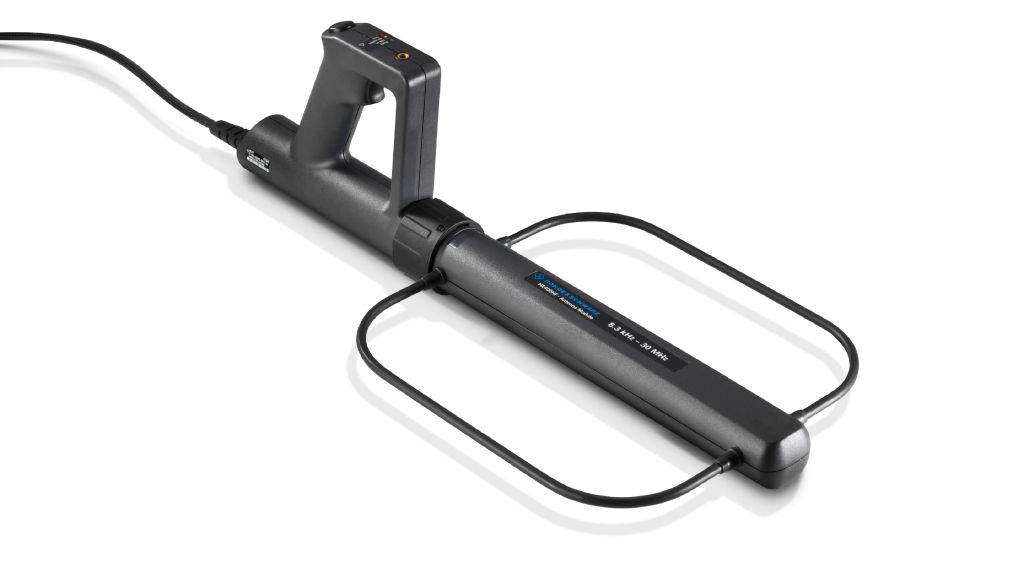

- HE400HF 8,3 kHz to 30 MHz

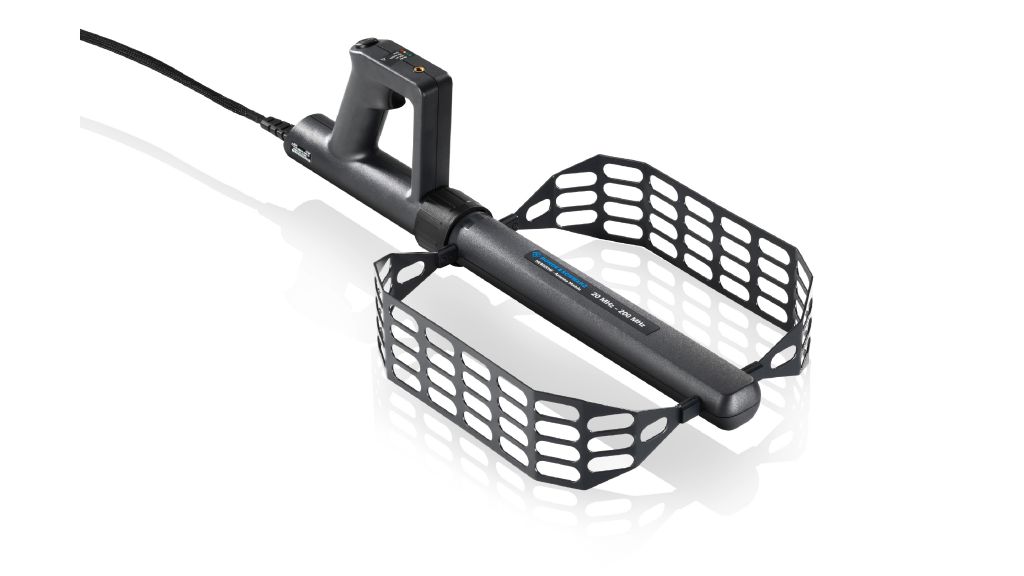

- HE400-VHF 20 MHz bis 200 MHz

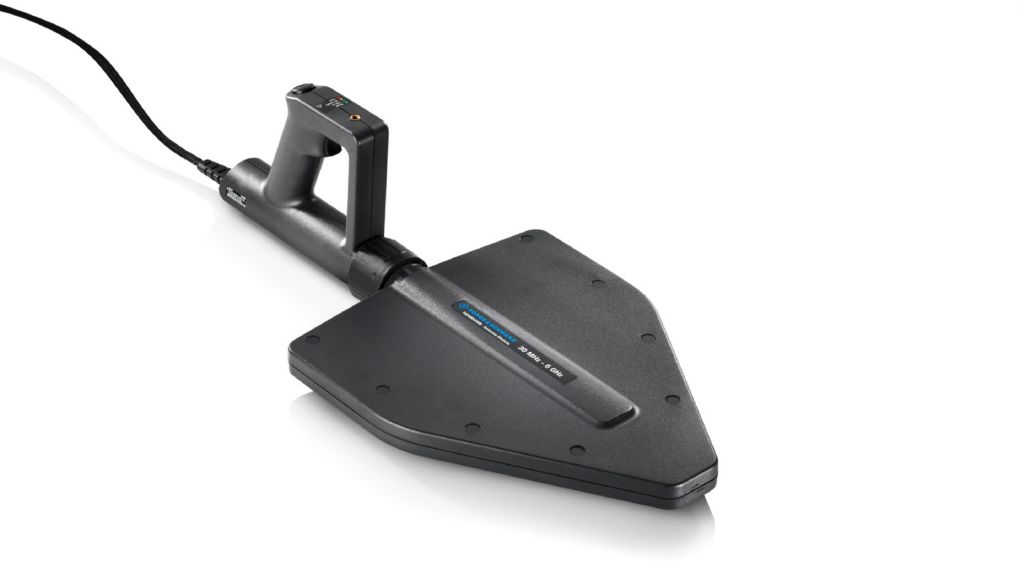

- HE400-UWB 30 MHz bis 6 GHz
- HE400-LP 450 MHz bis 8 GHz

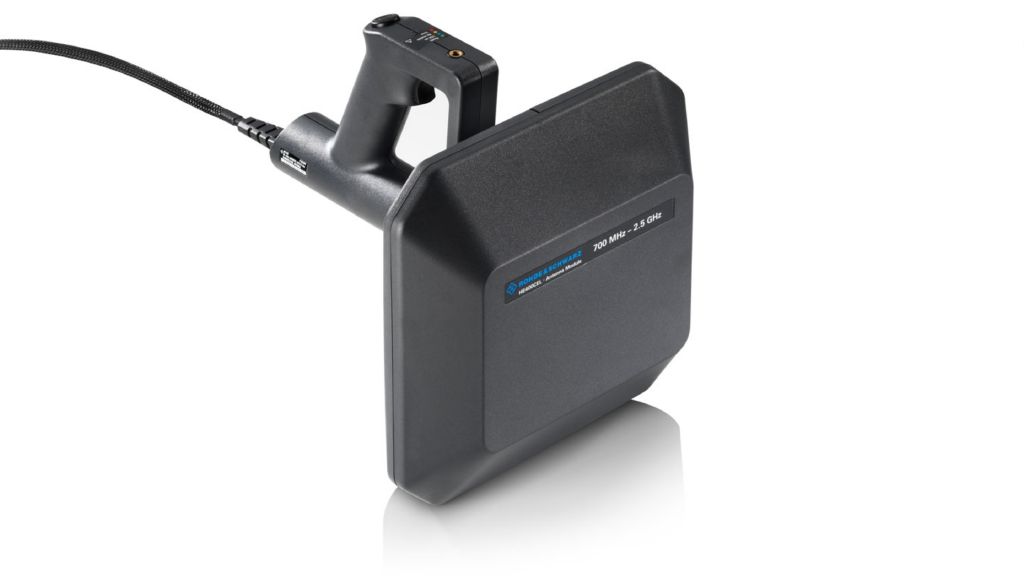

- HE400-CEL 700 MHz bis 2500 MHz
- HE400-SCB 1,7 GHz bis 6 GHz

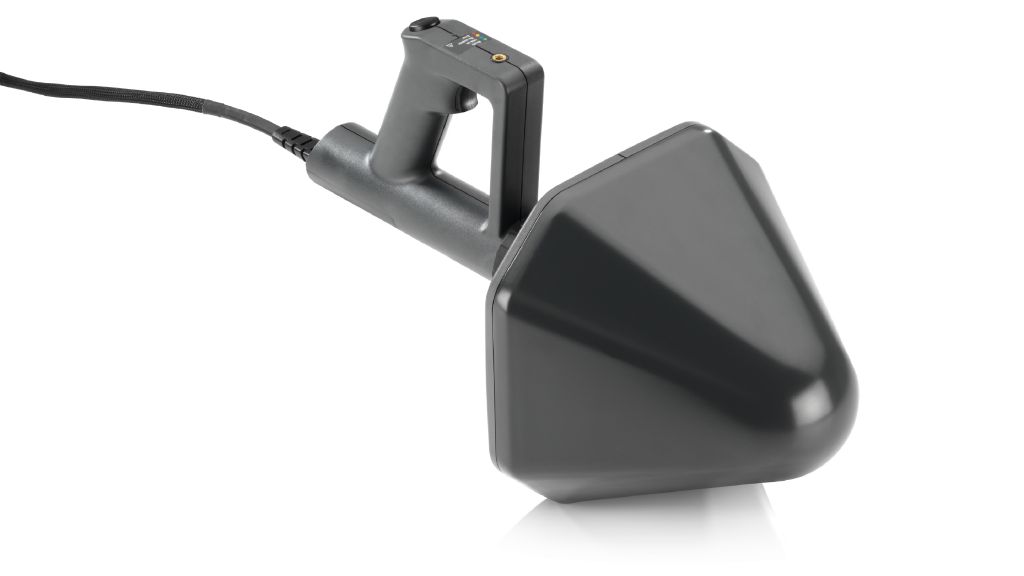

- HE400-SHF 5 GHz bis 20 GHz (verwendbar mit HE400 bis max 8 GHz)
- HE800-PA 18 GHz bis 44 GHz
- HE800-DC 18 GHz bis 44 GHz
Alle Listenpreise finden Sie unter Geräte & Optionen sowie Zubehör
| Modell | Bezeichnung | R&S Bestellnr. | Preis (€) zuzügl. MwSt | Preis (€) inkl. MwSt | |||
|---|---|---|---|---|---|---|---|
| HE400PKUWB | Tragbare Richtantenne - Paket Inkl. serialisiertes Produkt+Optionen: HE400 Tragbare Richtantenne 4104.6000K02 bestehend aus: - HE400 Antennengriff für HE400 - HE400-K Kabelsatz - HE400UWB UWB Antennenmodul, 30 MHz bis 6 GHz | 4104.6000P02 | 5.875,00 € | 6.991,25 € | |||
| HE400PKUWC | Tragbare Richtantenne mit Koffer -Paket Inkl. serialisiertes Produkt+Optionen: HE400 Tragbare Richtantenne 4104.6000K02 bestehend aus: - HE400 Antennengriff für HE400 - HE400-K Kabelsatz - HE400UWB UWB Antennenmodul 30 MHz bis 6 GHz - HE400Z1 Transportkoffer für HE400 | 4104.6000P03 | 6.620,00 € | 7.877,80 € | |||
| HE400BCPKU | Tragbare Richtantenne (Basisversion) Inkl. serialisiertes Produkt+Optionen: HE400BC Tragbare Richtantenne 4104.6000K04 bestehend aus: - HE400BC Antennengriff für HE400BC - HE400-KB Kabelsatz - HE400UWB UWB Antennenmodul 30 MHz bis 6 GHz | 4104.6000P04 | 3.355,00 € | 3.992,45 € | |||
| HE800-PA | Tragbare Richtantenne 18 GHz bis 44 GHz mit Vorverstärker | 4115.6006.02 | 5.740,00 € | 6.830,60 € | |||
| HE800Z1 | Transportkoffer für HE800-PA und HE800-DC30 | 4115.7660.02 | 500,00 € | 595,00 € | |||
| HE400-K | Kabelsatz für HE400BC (erfordert HE300USB) | 4104.7770.02 | Auf Anfrage | ||||
| HE400HF | HF-Antennenmodul für HE400, 8,3 kHz bis 30 MHz | 4104.8002.02 | Auf Anfrage | ||||
| HE400VHF | VHF-Antennenmodul für HE400, 20 MHz bis 200 MHz | 4104.8202.02 | Auf Anfrage | ||||
| HE400UWB | UBB-Antennenmodul für HE400, 30 MHz bis 6 GHz | 4104.6900.02 | Auf Anfrage | ||||
| HE400LP | Logarithmisch-periodisches Antennenmodul für HE400, 450 MHz bis 8 GHz | 4104.8402.02 | Auf Anfrage | ||||
| HE400CEL | Mobilfunk-Antennenmodul für HE400, 700 MHz bis 2500 MHz | 4104.7306.02 | Auf Anfrage | ||||
| HE400SCB | S/C band antenna module, 1.7 GHz to 6 GHz | 4104.7606.02 | Auf Anfrage | ||||
| HE400SHF | SHF antenna module, 5 GHz to 20 GHz | 4104.8602.02 | Auf Anfrage | ||||
| HE400Z2 | Tragetasche (klein) für HE400 (erforderlich für ein oder zwei Antennenmodule) Verfügbarkeit bitte anfragen | 4104.9050.02 | |||||
| HE400Z3 | Tragetasche (groß) für HE400 (erforderlich für drei oder vier Antennenmodule) Verfügbarkeit bitte anfragen | 4104.9080.02 | |||||
| HE300 | Active Directional Antenna, 20 MHz to 7.5 GHz, with mechanical compass nicht mehr lieferbar, Nachfolger HE400 | 4067.5900.02 | |||||
| HE300 | Active Directional Antenna, 20 MHz to 7.5 GHz, with GPS and electronics compass nicht mehr lieferbar, Nachfolger HE400 | 4067.5900.03 | |||||
| HE400Z4 | Stativ für HE400 | 4104.9109.02 | Auf Anfrage | ||||
| HE300USB | Serial an USB Adapter zum Anschluss des HE300-, HE400- oder HL300-Steuerkabels an einen USB Port. Länge ca. 30cm USB Typ A Stecker - Binder 7 pol. Subminiatur-Buchse | 4080.9440.02 | 330,00 € | 392,70 € | |||
| Infos zu Gewährleistungsverlängerung und Gerätekalibrierung finden Sie unter "Serviceoptionen" Wir erstellen Ihnen gerne ein detailiertes Angebot | |||||||
| Preise Stand 2024-10-01 - Preisirrtum vorbehalten - Es gelten die Preise aus unseren Angeboten |
| Applikationen | ||||
| FSH, FPH, ZVH, ZPH, HE400 | Fast 5G NR – interference hunting in the uplink of TDD networks |  | pdf download |
-
Alle Listenpreise finden Sie unter Geräte & Optionen sowie Zubehör
- Geräte & Optionen
-
Modell Bezeichnung R&S Bestellnr. Preis (€)
zuzügl. MwStPreis (€)
inkl. MwStHE400PKUWB Tragbare Richtantenne - Paket
Inkl. serialisiertes Produkt+Optionen:
HE400 Tragbare Richtantenne 4104.6000K02
bestehend aus:
- HE400 Antennengriff für HE400
- HE400-K Kabelsatz
- HE400UWB UWB Antennenmodul, 30 MHz bis 6 GHz4104.6000P02 5.875,00 € 6.991,25 € HE400PKUWC Tragbare Richtantenne mit Koffer -Paket
Inkl. serialisiertes Produkt+Optionen:
HE400 Tragbare Richtantenne 4104.6000K02
bestehend aus:
- HE400 Antennengriff für HE400
- HE400-K Kabelsatz
- HE400UWB UWB Antennenmodul 30 MHz bis 6 GHz
- HE400Z1 Transportkoffer für HE4004104.6000P03 6.620,00 € 7.877,80 € HE400BCPKU Tragbare Richtantenne (Basisversion)
Inkl. serialisiertes Produkt+Optionen:
HE400BC Tragbare Richtantenne 4104.6000K04
bestehend aus:
- HE400BC Antennengriff für HE400BC
- HE400-KB Kabelsatz
- HE400UWB UWB Antennenmodul 30 MHz bis 6 GHz4104.6000P04 3.355,00 € 3.992,45 € HE800-PA Tragbare Richtantenne
18 GHz bis 44 GHz mit Vorverstärker4115.6006.02 5.740,00 € 6.830,60 € HE800Z1 Transportkoffer für HE800-PA und HE800-DC30 4115.7660.02 500,00 € 595,00 € HE400-K Kabelsatz für HE400BC (erfordert HE300USB) 4104.7770.02 Auf Anfrage HE400HF HF-Antennenmodul für HE400, 8,3 kHz bis 30 MHz 4104.8002.02 Auf Anfrage HE400VHF VHF-Antennenmodul für HE400, 20 MHz bis 200 MHz 4104.8202.02 Auf Anfrage HE400UWB UBB-Antennenmodul für HE400, 30 MHz bis 6 GHz 4104.6900.02 Auf Anfrage HE400LP Logarithmisch-periodisches Antennenmodul für HE400, 450 MHz bis 8 GHz 4104.8402.02 Auf Anfrage HE400CEL Mobilfunk-Antennenmodul für HE400, 700 MHz bis 2500 MHz 4104.7306.02 Auf Anfrage HE400SCB S/C band antenna module, 1.7 GHz to 6 GHz 4104.7606.02 Auf Anfrage HE400SHF SHF antenna module, 5 GHz to 20 GHz 4104.8602.02 Auf Anfrage HE400Z2 Tragetasche (klein) für HE400 (erforderlich für ein oder zwei Antennenmodule)
Verfügbarkeit bitte anfragen4104.9050.02 HE400Z3 Tragetasche (groß) für HE400 (erforderlich für drei oder vier Antennenmodule)
Verfügbarkeit bitte anfragen4104.9080.02 HE300 Active Directional Antenna, 20 MHz to 7.5 GHz, with mechanical compass
nicht mehr lieferbar, Nachfolger HE4004067.5900.02 HE300 Active Directional Antenna, 20 MHz to 7.5 GHz, with GPS and electronics compass
nicht mehr lieferbar, Nachfolger HE4004067.5900.03 HE400Z4 Stativ für HE400 4104.9109.02 Auf Anfrage HE300USB Serial an USB Adapter zum Anschluss des HE300-, HE400- oder HL300-Steuerkabels an einen USB Port. Länge ca. 30cm USB Typ A Stecker - Binder 7 pol. Subminiatur-Buchse 4080.9440.02 330,00 € 392,70 € Infos zu Gewährleistungsverlängerung und Gerätekalibrierung
finden Sie unter "Serviceoptionen"
Wir erstellen Ihnen gerne ein detailiertes AngebotPreise Stand 2024-10-01 - Preisirrtum vorbehalten -
Es gelten die Preise aus unseren Angeboten - Downloads
-
Applikationen FSH, FPH, ZVH, ZPH, HE400 Fast 5G NR – interference hunting in the uplink of TDD networks pdf download
Kompatible Messempfänger und Analysatoren mit den erforderlichen Kabelsätzen
