SP259 (Standardversion)
SP259 i (Industrieversion)
Beide Versionen:
9 logische Kanäle unterstützen 1.2V, 1.5V, 1.8V, 2.5V, 3.3V und 5V Logikpegel. 250 MSPS bei 9-Kanal-Betrieb. 1 GB interner schneller Speicher.
zusätzlich bei Industrieversion SP259i:
Der SP259i ermöglicht den direkten Anschluss an Industriebusse. Im Gegensatz zu Logikkanälen, die nur mit Single-Ended-Logikpegeln wie LVCMOS oder LVTTL verbunden werden können. Jeder Industrieeingang integriert eine dedizierte Empfängerschaltung, die optimal auf den jeweiligen Standard abgestimmt ist.
• 2x RS485-Bus-Empfänger (können zu einem Vollduplex-RS422-Bus-Empfänger kombiniert werden)
• 2x RS232-Empfänger
• CAN-Bus-Empfänger
Die SP209 Logik-Analysatoren verwenden die ScanaStudio-Software (Windows, Mac, Linux), um Signale zu erfassen, anzuzeigen, zu analysieren und zu decodieren. Die meisten Industriestandard-Protokolle können interpretiert werden, darunter: SPI, I2C, USART, 1-Draht, CAN, LIN, I2C, RS232, RS485, TWI und viele mehr. Es stehen mehr als 35 Protokolle zur Verfügung: Ikalogic-Website: ScanaStudio-Scripts
Top-Features, keine Kompromisse
- 9 logische Kanäle mit einstellbaren Schwellenwerten (1.2V, … , 5 V)
- State-of-the-art Eingangsstufe mit Schmitt-Triggern, die Glitches bei langsamen Signalen beseitigen
- 250 MHz Abtastrate, mit allen 9 Kanälen verwendet
- Option für external clock (State Mode) bis zu 62,5 MHz
- Präzise Trigger-In und Trigger-Out-Signale an SMA-Ports
- Sample Komprimierung und Streaming über USB 3.0.
- 2GB DDR-3-Speicher startet, wenn USB nicht schnell genug ist
- Eingebaute Empfänger in Industrieversion: SP209i (RS232, CAN, LIN, RS485)
Embedded 1 Gb sampling memory
Logikanalysatoren der SP-Serie komprimieren und streamen erfasste Signale über USB an einen Windows-, Linux- oder MacOS-PC.
Leistungsstarke Trigger-Optionen:
- Flankentrigger
- Logikänderung auf einem oder mehreren Kanälen
- Trigger auf eine Folge von zeitgesteuerten Logiksignalen
- Trigger auf ein Protokollwort oder Ereignis (z.B. serielles Wort oder Bestätigung der I2C-Adresse)
- ext. Trigger Eingang, ext. Trigger Ausgang
- mehrstufiges Triggersystem
- Zweistufiger Trigger (z.B. erst Flankentrigger, dann Trigger auf I2C-Adresse)
Vorteile
- Erfassen Sie sehr lange Sequenzen logischer Signale
- Die Geräteleistung hängt nicht von der Bandbreite der USB-Verbindung ab dank internem 1 GB Puffer Speicher
- ScanaStudio läuft unter Windows, Mac OS und Linux
- ScanaStudio ist kostenlos, intuitiv und sehr einfach zu bedienen
- Synchronisieren Sie erfasste Messwerte mit anderen Laborinstrumenten über Trigger IN- und OUT-Ports
Liste der unterstützten Protokolle
Der SP259-Logikanalysator verwendet die ScanaStudio-Software zur Darstellung und Auswertung der erfassten Logiksignale. Die ScanaStudio-Software wird auch verwendet, um die meisten seriellen Kommunikationsprotokolle zu dekodieren. Eine wichtige Besonderheit ist, dass alle Protokolldecoder Open Source sind. Das bedeutet, dass regelmäßig neue Decoder hinzugefügt und vorhandene Decoder dank des Feedbacks von über 10.000 ScanaStudio-Benutzern aktualisiert werden.
Nachfolgend finden Sie eine -nicht vollständige- Übersicht der unterstützten Protokolle. Alle Details stehen Ihnen hier zur Verfügung: Ikalogic-Website: ScanaStudio-Scripts
Auszug:
- 1-wire
- 1-wire temperature sensors
- Atmel SWI
- Bitphase Encoding
- I2C
- I2C temperature & humidity sensors
- MB1003
- SENT
- SWI (Atmel)
- CAN, CAN-FD
- DHTxx
- dmx512
- Hc-sr04
- Hdmi-cec
- I2S
- JTAG
- LCD (4 bit LCD)
- LIN
- Manchester
- Maplebus
- MIDI
- MODBUS
- NMEA0183
- NRF24L01
- Oregon-Scientific
- Parallel bus
- SPI
- SPI wiznet w5100
- SSI
- UART
- USB 1.1

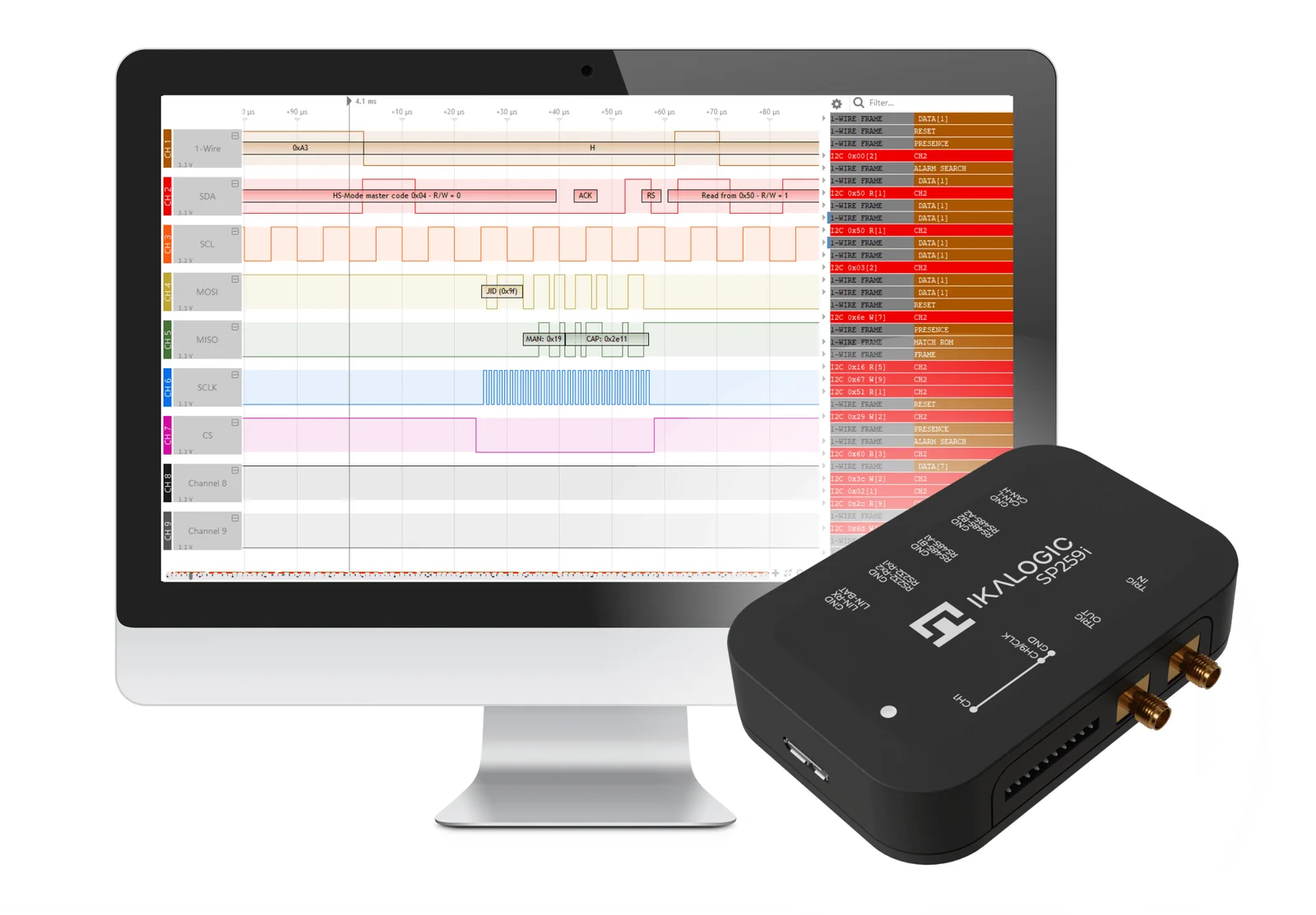

ScanaStudio Logic-Analyzer Software – kostenfrei herunterladen:
Die ScanaStudio-Software enthält alle Funktionen, die Sie zum Erfassen, Messen und Analysieren von Signalen benötigen. Sie ist kostenfrei für die unten aufgeführten Beriebssysteme verfügbar. ScanaStudio wird regelmäßig aktualisiert, alle Decoder sind kostenlos und Open Source (siehe GitHub-Repository). Mehr als 35 Protokolle sind verfügbar.
Windows 7, 8, 10, 11
Linux Ubuntu 16.04 und neuer
Apple Mac OSx 10.9+
| Beschreibung | Download | |||
|---|---|---|---|---|
| Manual | ||||
| SP259 , SP259i | Logik Analysator | Manual pdf 7 MB |
- Übersicht
-
Die SP209 Logik-Analysatoren verwenden die ScanaStudio-Software (Windows, Mac, Linux), um Signale zu erfassen, anzuzeigen, zu analysieren und zu decodieren. Die meisten Industriestandard-Protokolle können interpretiert werden, darunter: SPI, I2C, USART, 1-Draht, CAN, LIN, I2C, RS232, RS485, TWI und viele mehr. Es stehen mehr als 35 Protokolle zur Verfügung: Ikalogic-Website: ScanaStudio-Scripts
Top-Features, keine Kompromisse
- 9 logische Kanäle mit einstellbaren Schwellenwerten (1.2V, … , 5 V)
- State-of-the-art Eingangsstufe mit Schmitt-Triggern, die Glitches bei langsamen Signalen beseitigen
- 250 MHz Abtastrate, mit allen 9 Kanälen verwendet
- Option für external clock (State Mode) bis zu 62,5 MHz
- Präzise Trigger-In und Trigger-Out-Signale an SMA-Ports
- Sample Komprimierung und Streaming über USB 3.0.
- 2GB DDR-3-Speicher startet, wenn USB nicht schnell genug ist
- Eingebaute Empfänger in Industrieversion: SP209i (RS232, CAN, LIN, RS485)
Embedded 1 Gb sampling memory
Logikanalysatoren der SP-Serie komprimieren und streamen erfasste Signale über USB an einen Windows-, Linux- oder MacOS-PC.
Leistungsstarke Trigger-Optionen:
- Flankentrigger
- Logikänderung auf einem oder mehreren Kanälen
- Trigger auf eine Folge von zeitgesteuerten Logiksignalen
- Trigger auf ein Protokollwort oder Ereignis (z.B. serielles Wort oder Bestätigung der I2C-Adresse)
- ext. Trigger Eingang, ext. Trigger Ausgang
- mehrstufiges Triggersystem
- Zweistufiger Trigger (z.B. erst Flankentrigger, dann Trigger auf I2C-Adresse)
Vorteile
- Erfassen Sie sehr lange Sequenzen logischer Signale
- Die Geräteleistung hängt nicht von der Bandbreite der USB-Verbindung ab dank internem 1 GB Puffer Speicher
- ScanaStudio läuft unter Windows, Mac OS und Linux
- ScanaStudio ist kostenlos, intuitiv und sehr einfach zu bedienen
- Synchronisieren Sie erfasste Messwerte mit anderen Laborinstrumenten über Trigger IN- und OUT-Ports
- Unterstützte Protokolle
-
Liste der unterstützten Protokolle
Der SP259-Logikanalysator verwendet die ScanaStudio-Software zur Darstellung und Auswertung der erfassten Logiksignale. Die ScanaStudio-Software wird auch verwendet, um die meisten seriellen Kommunikationsprotokolle zu dekodieren. Eine wichtige Besonderheit ist, dass alle Protokolldecoder Open Source sind. Das bedeutet, dass regelmäßig neue Decoder hinzugefügt und vorhandene Decoder dank des Feedbacks von über 10.000 ScanaStudio-Benutzern aktualisiert werden.
Nachfolgend finden Sie eine -nicht vollständige- Übersicht der unterstützten Protokolle. Alle Details stehen Ihnen hier zur Verfügung: Ikalogic-Website: ScanaStudio-ScriptsAuszug:
- 1-wire
- 1-wire temperature sensors
- Atmel SWI
- Bitphase Encoding
- I2C
- I2C temperature & humidity sensors
- MB1003
- SENT
- SWI (Atmel)
- CAN, CAN-FD
- DHTxx
- dmx512
- Hc-sr04
- Hdmi-cec
- I2S
- JTAG
- LCD (4 bit LCD)
- LIN
- Manchester
- Maplebus
- MIDI
- MODBUS
- NMEA0183
- NRF24L01
- Oregon-Scientific
- Parallel bus
- SPI
- SPI wiznet w5100
- SSI
- UART
- USB 1.1
- Software Download
-
ScanaStudio Logic-Analyzer Software – kostenfrei herunterladen:
Die ScanaStudio-Software enthält alle Funktionen, die Sie zum Erfassen, Messen und Analysieren von Signalen benötigen. Sie ist kostenfrei für die unten aufgeführten Beriebssysteme verfügbar. ScanaStudio wird regelmäßig aktualisiert, alle Decoder sind kostenlos und Open Source (siehe GitHub-Repository). Mehr als 35 Protokolle sind verfügbar.
Windows 7, 8, 10, 11
Linux Ubuntu 16.04 und neuer
Apple Mac OSx 10.9+
- Manual
-
Beschreibung Download Manual SP259 , SP259i Logik Analysator Manual pdf 7 MB
| Modell | Bezeichnung | Hrst Bestellnr. | Preis (€) zuzügl. MwSt | Preis (€) inkl. MwSt |
|---|---|---|---|---|
9 Kanal Logikanalysatoren|
| | |||
| SP259 | 9 Kanäle Logik-Analysator (Standard) 250MHz | IK.SP259.01 | 490,00 € | 583,10 € |
| SP259i | 9 Kanäle Logik-Analysator (Industrie) 250MHz | IK.SP259.02 | 590,00 € | 702,10 € |
| aktuellen Preis bitte anfragen - Preisirrtum vorbehalten - Es gelten die Preise aus unseren Angeboten | ||||
