CS8216

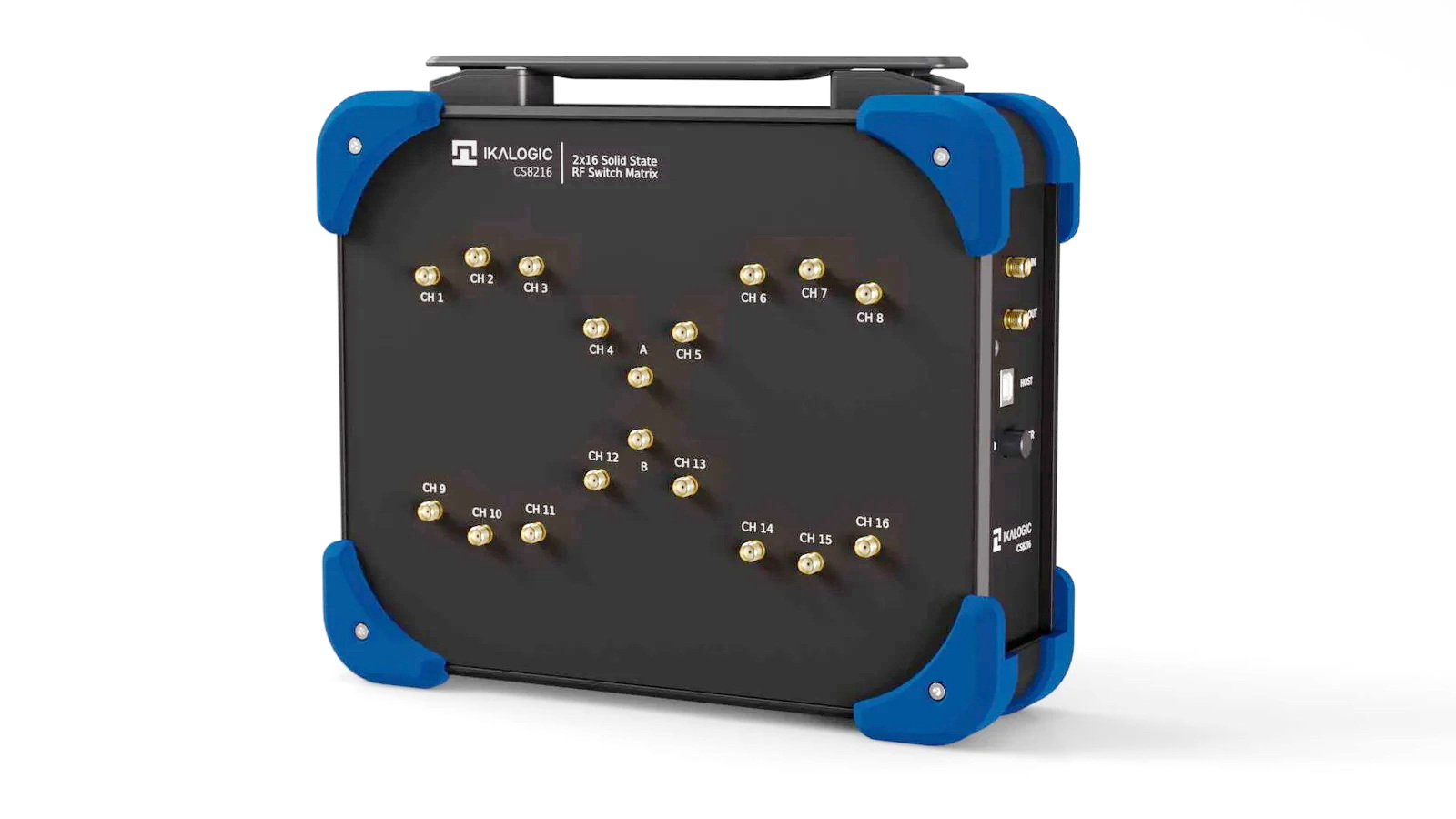

Die HF-Schaltmatrix CS8216 verfügt über eine Matrix von 2×16 HF-Signalroutings für automatisierte Testgeräte, Produktionstests und F&E-Anwendungen (5G MIMO, IoT-Gerätetests, Mehrkanal-VNA-Setups usw.). Das CS8216 wird über USB an einen Computer (Windows, Linux, MacOS) angeschlossen und über eine intuitive GUI-Software oder umfassende API gesteuert, die Python und NodeJS unterstützt.
Der CS8216 bietet eine erstklassige Schaltleistung mit typischen Werten von -5 dB Einfügungsdämpfung bei 4 GHz und einer Isolation von mehr als 70 dB. Damit eignet er sich ideal für Anwendungen, die einen präzisen Signalpfad bei gleichbleibender Signalintegrität erfordern.
- 2 x 16 HF – Schaltmatrix
- 100 MHz – 8 GHz Frequenzbereich
- Geringe Einfügungsdämpfung und hohe Isolation
- USB-Steuerschnittstelle
- Triggerbasierte Synchronisation
- Umfassende API-Unterstützung
Anwendungen
- Automatisierte Testgeräte (ATE): Integration von HF-Schaltfunktionen in Produktionstestsysteme
- Halbleitertests: Weiterleitung von HF-Signalen während der IC-Validierung und Produktionstests
- Komponententests: Testen von HF-Komponenten in verschiedenen Konfigurationen
- F&E-Anwendungen: Flexible Signalweiterleitung für Forschung und Entwicklung
- Produktionstests: Tests mit hohem Durchsatz dank automatisierter Schaltsteuerung
- Signalverteilung: Weiterleitung von Signalen zwischen mehreren Testpunkten
- Mehrwegetests: Komplexe Testkonfigurationen mit minimalem Einrichtungsaufwand
- Systemintegration: Effiziente Verbindung mehrerer HF-Messgeräte und Prüflinge
Vorteile
- Automatisierung von HF-Testaufbauten durch programmierbare Schaltsteuerung
- Verkürzung der Testzeit durch schnelles Schalten und automatisierten Betrieb
- Erhaltung der Signalintegrität durch hervorragende HF-Leistung
- Einfache Integration in vorhandene Testaufbauten und Software
- Skalierung der Testkapazitäten durch flexible Matrixkonfigurationen
- Verbesserung der Wiederholbarkeit durch gespeicherte Schaltkonfigurationen
- Reduzierung manueller Fehler durch automatisierte Testsequenzen
- Senkung der Testkosten durch Optimierung der Gerätenutzung
Starten Sie innerhalb von Sekunden mit dem Testen –

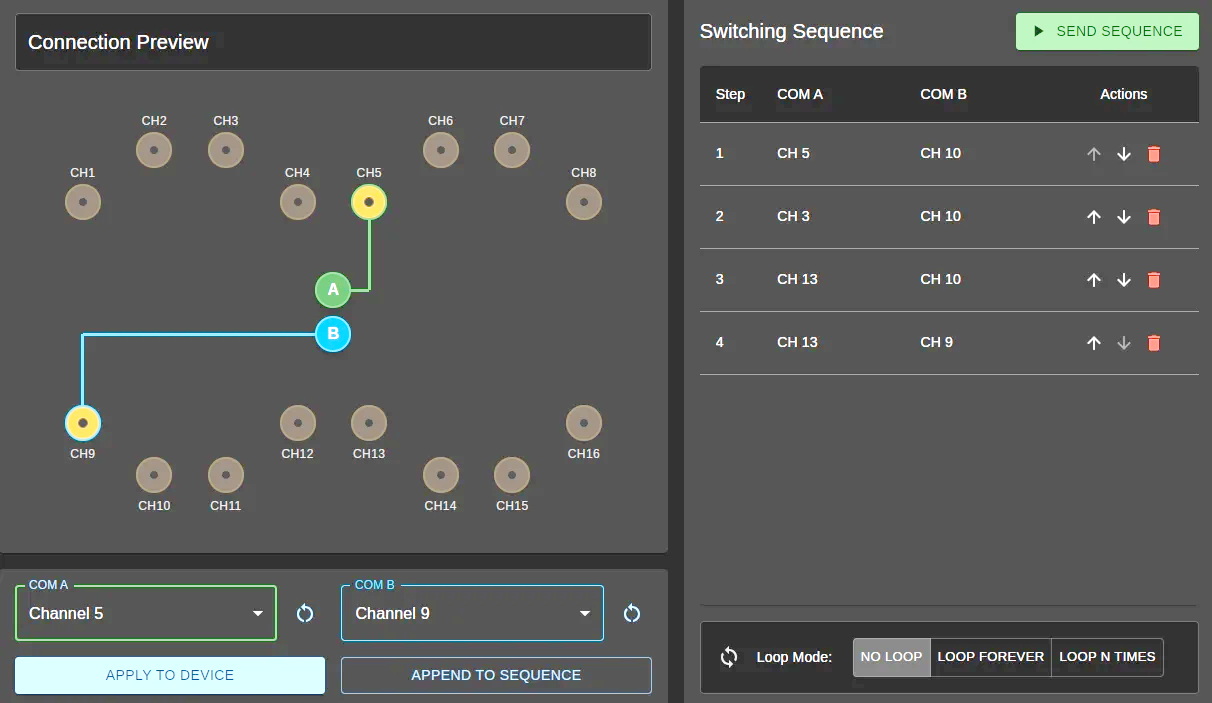

Intuitive leicht zu erlernenden CS8000 SwitchMaster-Software
CS8000 SwitchMaster Software wurde mit Blick auf Einfachheit und Leistungsstärke entwickelt, um den CS8216 RF-Switch zu steuern. Die SwitchMaster-Software bietet eine intuitive grafische Benutzeroberfläche für die manuelle Steuerung des HF-Signalweges.
Umfangreiche Funktionen zum Erstellen und Ausführen komplexer Schaltsequenzen.
Egal, ob Sie Signale zwischen mehreren Testpunkten routen, über Triggersignale mit externen Geräten synchronisieren oder Produktionsprüfungs-Workflows automatisieren – SwitchMaster bietet Ihnen eine übersichtliche und effiziente Umgebung.
Die Software unterstützt den CS8216 (2×16 RF-Switch-Matrix) und zukünftige Geräte der CS8000-Serie, sodass sich Ingenieure auf das Testen und Validieren konzentrieren können, anstatt sich mit komplizierten Konfigurationstools herumzuschlagen.
Spezifikationen
| Parameter | value |
|---|---|
| RF power specifications | |
| Maximum RF input power (all ports) | 27 dBm (preliminary) |
| Typical input P1dB (1dB compression point) | 39 dBm (preliminary) |
| Typical input IP3 (third order intercept point) | 60 dBm (preliminary |
| Trigger input/output specifications | |
| Trigger input type | TTL compatible |
| Trigger input voltage levels | Low: 0 to 0.8 V, High: 2.0 to 5.0 V |
| Trigger input impedance | 50 Ohm / 100 KOhm (configurable) |
| Trigger output type | TTL compatible |
| Trigger output voltage levels | Low: 0 to 0.4 V, High: 2.4 to 5.0 V |
| Trigger output impedance | 50 Ohm |
| Power supply | |
| Power suply votage | 5.0 V ± 0.5V (USB) |
| Power supply current | 250mA max |
| Operating Conditions | |
| Temperature | 10°C to 40°C |
| Relative humidity | < 80% non-condensing |
| Altitude | < 2000 m |
-
- SwitchMaster Software
-
Starten Sie innerhalb von Sekunden mit dem Testen –
Intuitive leicht zu erlernenden CS8000 SwitchMaster-SoftwareCS8000 SwitchMaster Software wurde mit Blick auf Einfachheit und Leistungsstärke entwickelt, um den CS8216 RF-Switch zu steuern. Die SwitchMaster-Software bietet eine intuitive grafische Benutzeroberfläche für die manuelle Steuerung des HF-Signalweges.
Umfangreiche Funktionen zum Erstellen und Ausführen komplexer Schaltsequenzen.Egal, ob Sie Signale zwischen mehreren Testpunkten routen, über Triggersignale mit externen Geräten synchronisieren oder Produktionsprüfungs-Workflows automatisieren – SwitchMaster bietet Ihnen eine übersichtliche und effiziente Umgebung.
Die Software unterstützt den CS8216 (2×16 RF-Switch-Matrix) und zukünftige Geräte der CS8000-Serie, sodass sich Ingenieure auf das Testen und Validieren konzentrieren können, anstatt sich mit komplizierten Konfigurationstools herumzuschlagen.
- Spezifikationen
-
Spezifikationen
Parameter value RF power specifications Maximum RF input power (all ports) 27 dBm (preliminary) Typical input P1dB (1dB compression point) 39 dBm (preliminary) Typical input IP3 (third order intercept point) 60 dBm (preliminary Trigger input/output specifications Trigger input type TTL compatible Trigger input voltage levels Low: 0 to 0.8 V, High: 2.0 to 5.0 V Trigger input impedance 50 Ohm / 100 KOhm (configurable) Trigger output type TTL compatible Trigger output voltage levels Low: 0 to 0.4 V, High: 2.4 to 5.0 V Trigger output impedance 50 Ohm Power supply Power suply votage 5.0 V ± 0.5V (USB) Power supply current 250mA max Operating Conditions Temperature 10°C to 40°C Relative humidity < 80% non-condensing Altitude < 2000 m
| Modell | Bezeichnung | Preis (€) zuzügl. MwSt | Preis (€) inkl. MwSt |
|---|---|---|---|
RF Switch Matrix|
| | ||
| CS8216 | 8 GHz 2 x 16 RF Switch Matrix | 19.500 € | 23.205,00 € |
| Preise Stand 2025-11 - Preisirrtum vorbehalten - Es gelten die Preise aus unseren Angeboten | |||
Features & Optionen

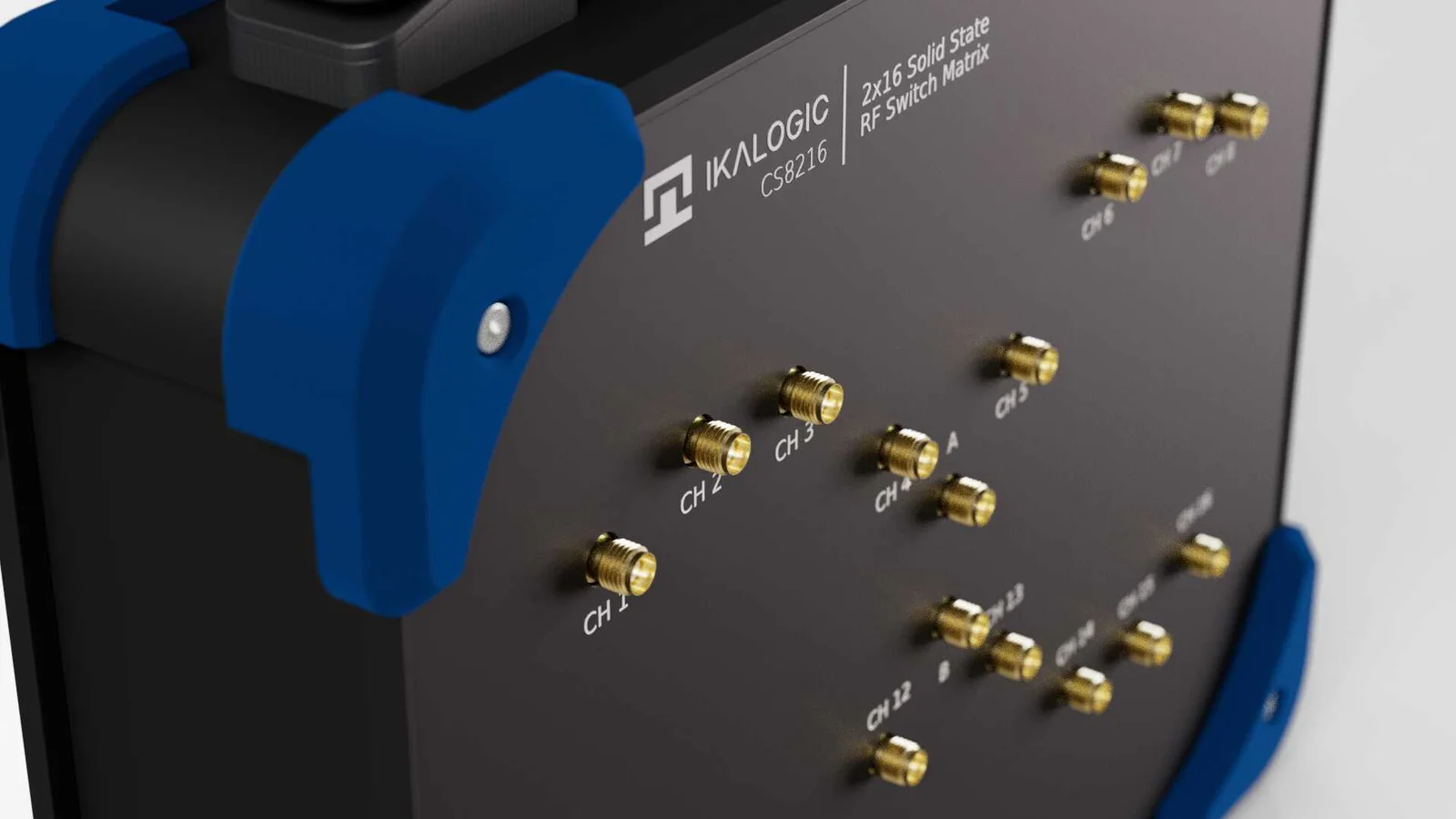

Leiten Sie HF-Signale zwischen mehreren Quellen und Zielen mit geringem Einfügungsverlust und hoher Isolation weiter.
Der CS8216 bietet eine erstklassige Schaltleistung mit typischen Werten von -5 dB Einfügungsverlust bei 4 GHz und einer Isolation von mehr als 70 dB. Damit eignet er sich ideal für Anwendungen, die eine präzise Signalweiterleitung bei gleichbleibender Signalintegrität erfordern.
Schnelles Schalten – Solid-State vom Feinsten
Erleben Sie schnelle Schaltgeschwindigkeiten, die sich ideal für automatisierte Anwendungen eignen.
Der CS8216 wurde für anspruchsvolle Anwendungen entwickelt, bei denen schnelles Schalten und kurze Einschwingzeiten entscheidend sind. Im Gegensatz zu mechanischen Schaltern gewährleistet das Halbleiterdesign des CS8216 verschleißfreie Schaltzeiten von unter 1 µs und bietet zuverlässige Leistung über Millionen von Schaltzyklen.
Erweiterte Steuerung – Erstellen, laden und starten Sie eine Schaltsequenz mit präzisem Timing und präziser Steuerung.
Triggereingangs- und Triggerausgangssignale ermöglichen die Synchronisation mit externen Testgeräten und ermöglichen so komplexe Testsequenzen und automatisierte Arbeitsabläufe.

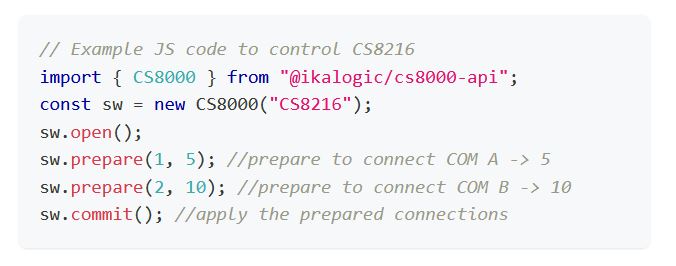

Node Js

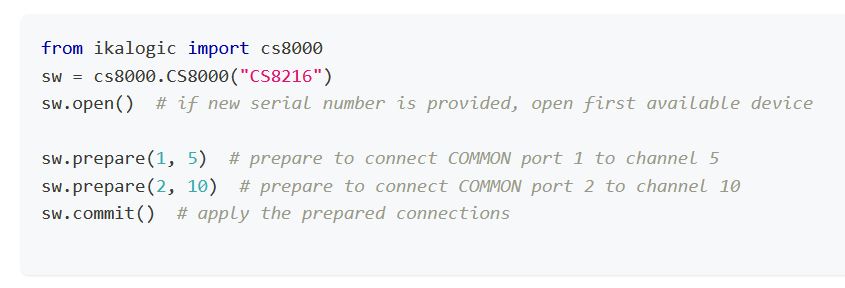

Python
API-orientiert – Von Grund auf für die Automatisierung entwickelt.
Der CS8216 unterstützt durch seine API- und Skriptfunktionen einen vollständig automatisierten Betrieb. Erstellen Sie benutzerdefinierte Testsequenzen, automatisieren Sie Schalterkonfigurationen und integrieren Sie sie in Testautomatisierungs-Frameworks. Perfekt für Produktions-Testumgebungen, in denen Geschwindigkeit und Wiederholbarkeit entscheidend sind.
Vertrieb und Distribution
Die Allice Messtechnik GmbH mit Sitz in Frankfurt ist seit vielen Jahren Ikalogic Vertriebspartner.
Bei Allice finden Sie sowohl technischen Support als auch Service-Dienstleistungen für Ikalogic-Geräte.
Lassen Sie sich ein Angebot zu tagesaktuellen Konditionen erstellen – oder rufen Sie einfach einen Messtechnik-Spezialisten an.
