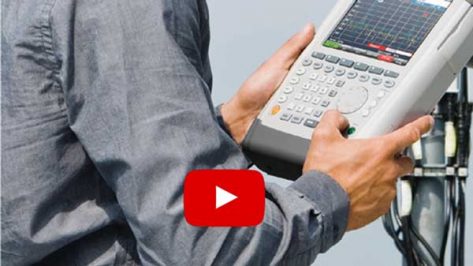

R&S ZVH
Kabel- und Antennen-Analysator

Kabelfehlstellenortung (Distance-to-Fault)

Kabelquetschungen und lose oder durch Korrosion beschädigte Kabelverbindungen stören die Übertragung des Sende- oder Empfangssignals erheblich. Die Funktion Distance-to-Fault ermittelt den exakten Abstand der Fehlstelle. Ein Schwellenwert legt fest, welche Kabelfehlstellen nicht mehr tolerierbar sind und daher in die Fehlstellenliste aufgenommen werden. Die Darstellung erfolgt übersichtlich in Tabellenform. Die Auswertung der Messung wird dadurch erheblich erleichtert.

Ein-Tor-Kabeldämpfungsmessung

Der ZVH bestimmt die Kabeldämpfung von bereits installierten Kabeln ohne großen Aufwand. Es genügt, wenn ein Kabelende am Messtor des ZVH angeschlossen wird, das andere wird entweder kurzgeschlossen oder offen gelassen.

Reflexionsmessung

Die Reflexionsmessung misst die Anpassung von Antennen und Verstärkern mit hoher Genauigkeit. Grundlage ist dabei die vektorielle Systemfehlerkorrektur. Die Anzeige erfolgt wahlweise in den Formaten Rückflussdämpfung (dB) oder VSWR.

Positionsbestimmung mit GPS-Empfänger (Option)

Mit dem HA-Z240 GPS-Empfänger dokumentiert der ZVH, an welchem Ort eine Messung durchgeführt wird. Das Display zeigt den Längen- und Breitengrad sowie die Höhe des Standortes an. Bei Bedarf kann die Position mit den Messwerten zu Dokumentationszwecken gespeichert werden.

Vektorielle Zwei-Tor-Netzwerkanalyse (Option)

Die Option ZVH-K42 erweitert den R&S®ZVH zu einem vektoriellen Zwei-Tor-Netzwerkanalysator. Mit einem Messaufbau lassen sich Anpassung und Übertragungsverhalten beispielsweise von Filtern oder Verstärkern in Vorwärts- und Rückwärtsrichtung schnell und mit hoher Genauigkeit bestimmen.

• Steigerung der Messgenauigkeit durch vektorielle Systemfehlerkorrektur
• Messung von Betrag und Phase der S-Parameter S11, S21, S12 und S22
• Gleichzeitige Anzeige von Betrag und Phase im Split-Screen-Modus
• Gleichzeitige Darstellung von vier S-Parametern
• Smith-Diagramm mit Zoom-Funktion
• Unterstützung aller üblichen Markerformate
• Eingabe der Bezugsimpedanz für Messobjekte mit einer Impedanz ≠ 50 Ω
• Messung der elektrischen Länge, Bestimmung der Gruppenlaufzeit

Vektor-Voltmeter (Option)

Die Option ZVH-K45 Vektor-Voltmeter zeigt Betrag und Phase eines Messobjektes auf einer festen Frequenz. Der ZVH kann damit für viele Anwendungen ein Vektor-Voltmeter ersetzen. Die notwendige Signalquelle und Messbrücke enthält der ZVH. Der Messaufbau wird erheblich vereinfacht und ist daher bestens für den Feldeinsatz geeignet. Für relative Messungen werden die Messwerte eines Referenz- messobjektes gespeichert. Vergleichsmessungen, zum Beispiel zwischen verschiedenen HF-Kabeln und einem Referenzkabel (Golden Device), sind damit leicht möglich. Typische Anwendungen sind: Abgleich der elektrischen Kabellänge, Überprüfung von phasengesteuerten Antennen, wie sie bei der Flugsicherung (ILS) zum Einsatz kommen.

Pulsanalyse mit Breitband-Leistungsmessköpfen (Option)

Mit der Option ZVH-K29 und einem NRP-Z81/-Z85/-Z86 Breitband-Leistungsmesskopf, kann der ZVH die Spitzenleistung und die wichtigsten Pulsparameter bis zu 44 GHz messen.

Abschluss- und Durchgangsleistungsmessung (Option)

Mit den NRP-Zxx/ FSH-Zxx Abschlussleistungsmessköpfen und der Option ZVH-K9 wird der ZVH zu einem HF-Leistungsmesser mit einem Messbereich von –67 dBm bis +45 dBm. Die Option ZVH-K9 mit den Durchgangsleistungsmessköpfen FSH-Z14/-Z44 erweitert den ZVH zu einem vollwertigen Durchgangsleistungsmesser für die Frequenzbereiche von 25 MHz bis 1 GHz bzw. 200 MHz bis 4 GHz. Dies ermöglicht die gleichzeitige Messung der Ausgangsleistung und Anpassung einer Antenne in Sendeanlagen unter Betriebsbedingungen.

Spektrumanalyse-Messungen (Option)

Die Option ZVH-K1 Spektrumanalyse-Messungen erweitert den ZVH um folgende Messfunktionen: Kanalleistung, Belegte Bandbreite, Leistungsmessung an gepulsten Signalen (TDMA Power), Nachbarkanalleistungsmessung (ACLR), Messung von Nebenaussendungen (Spectrum Emission Mask), Messung des Modulationsspektrums an gepulsten Signalen mit Gated Sweep, Feldstärkemessungen mit Richtantenne oder isotropen Antennen, Messungen von Signalverzerrungen durch Oberwellen (Harmonic Distortion), AM-Modulationsgradmessung, Frequenzzähler, Noise Marker, AM/FM AF-Demodulator.

Spektrogramm-Messungen (Option)

Mit der Applikation ZVH-K14 liefert der ZVH eine Historie des Spektrums. Er ermöglicht damit die Analyse zeitweilig auftretender Störungen oder Schwankungen bei Frequenz und Pegel in Abhängigkeit von der Zeit. Die Wiedergabe von aufgezeichneten Daten und das Setzen von Zeitlinien und Markern ermöglichen eine gezielte Auswertung.

Mit dem Wizard in wenigen Schritten zum Messprotokoll

In der Regel wird bei der Installation der Antenne vom Auftraggeber ein Messprotokoll gefordert. Die dafür notwendigen Messungen sind in einer Testanweisung festgeschrieben. Der Wizard des ZVH erleichtert dem Anwender diesen Ablauf und macht ein Nachlesen in den Installationsanweisungen überflüssig.
