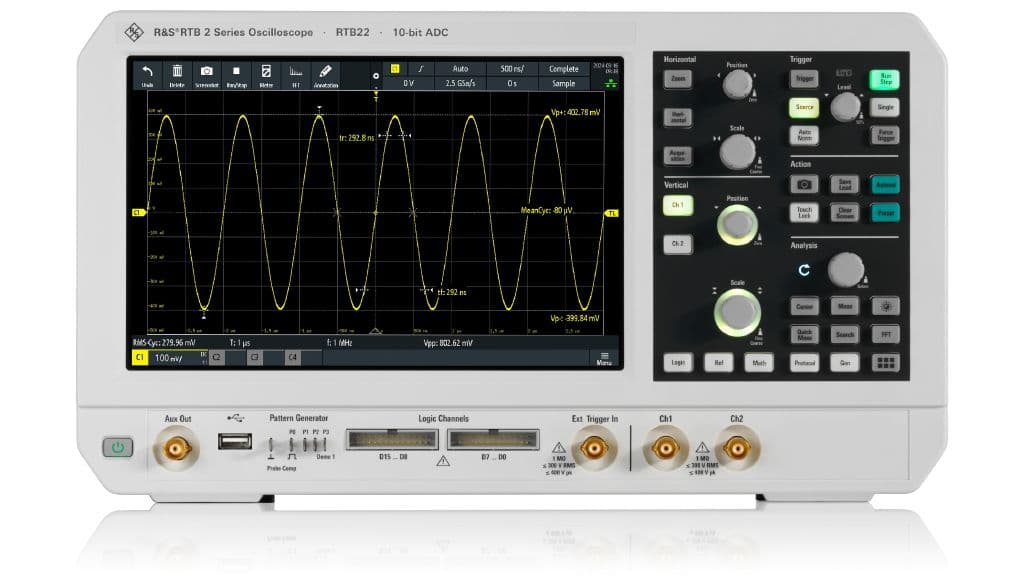

R&S RTB22 / RTB24
2-/ 4-Kanal Oszilloskope
70 MHz – 300 MHz

Signalanalyse & schnelle Ergebnisse – Kleine Signaldetails auch bei großen Signalen erkennen

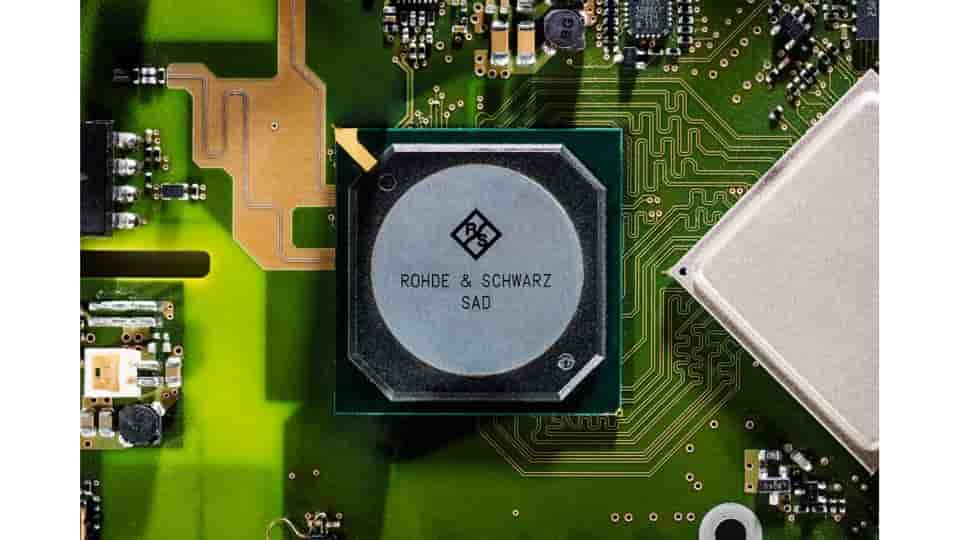

Das R&S®RTB 2 verfügt über einen von Rohde & Schwarz speziell entwickelten 10-Bit-A/D-Wandler, der eine vierfache Verbesserung im Vergleich zu herkömmlichen 8-Bit-A/D-Wandlern bietet. Die höhere Auflösung führt zu schärferen Signalverläufen mit mehr Signaldetails, die sonst übersehen würden.

10 Msample Standard und 20 Msample interleaved
Das RTB 2 bietet eine Speichertiefe von 10 Msample pro Kanal, im Interleaved-Modus sogar 20 Msample. Das ist 10-mal mehr als bei vergleichbaren Oszilloskopen der gleichen Geräteklasse. Der Anwender erfasst auch bei hohen Abtastraten längere Erfassungssequenzen, z.B. bei der Analyse von Transienten von Schaltnetzteilen und profitiert so von detaillierteren Analyseergebnissen.

Segmentierter Speicher – 260 Msample mit History-Funktion

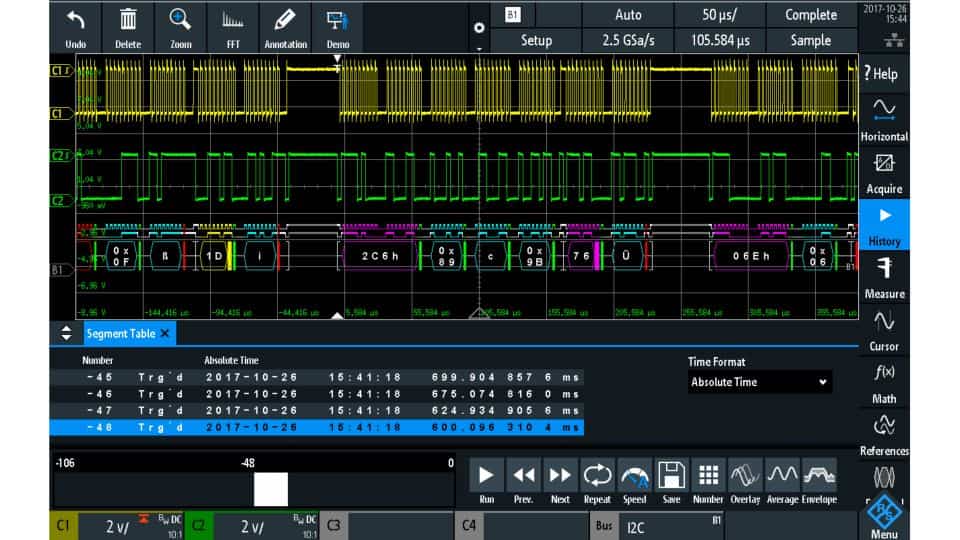

Jedes RTB 2 ist bereits standardmäßig mit segmented memory ausgestattet. Protokollbasierte Signale mit Kommunikationsunterbrechungen wie I²C oder SPI können über mehrere Sekunden oder Minuten aufgezeichnet werden. Die variable Segmentgröße nutzt den 260 Msample Speicher optimal aus. Im History-Modus stehen alle Erfassungen in der maximalen Speichertiefe von 260 Msample für weitere Analysen zur Verfügung.

Logikanalyse mit der Option MSO – 16 zusätzliche digitale Kanäle

Jedes RTB 2 ist MSO ready, so dass mit der Option RTB2-B1 -enthält 2 x 8 Kanal-Digitalprobes-  bis zu 16 zusätzliche digitale Kanäle zur Verfügung stehen. Das Oszilloskop erfasst und analysiert Signale von analogen und digitalen Komponenten eines Embedded-Designs – synchron und zeitkorreliert zueinander. So lässt sich beispielsweise die Verzögerung zwischen A/D-Wandlereingang und -ausgang bequem mit den Cursor-Messungen ermitteln.

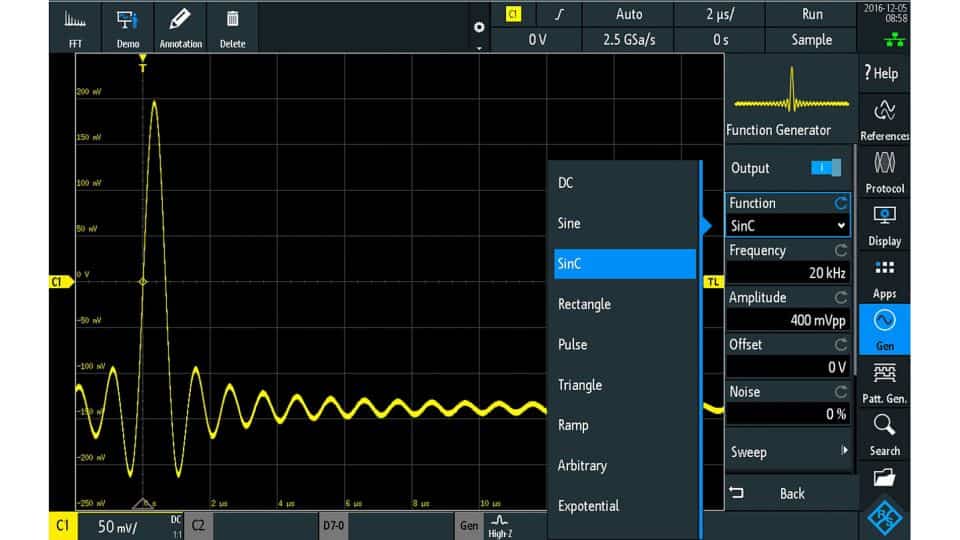

Arbitrary- und Patterngenerator
Analoge und digitale Signale generieren

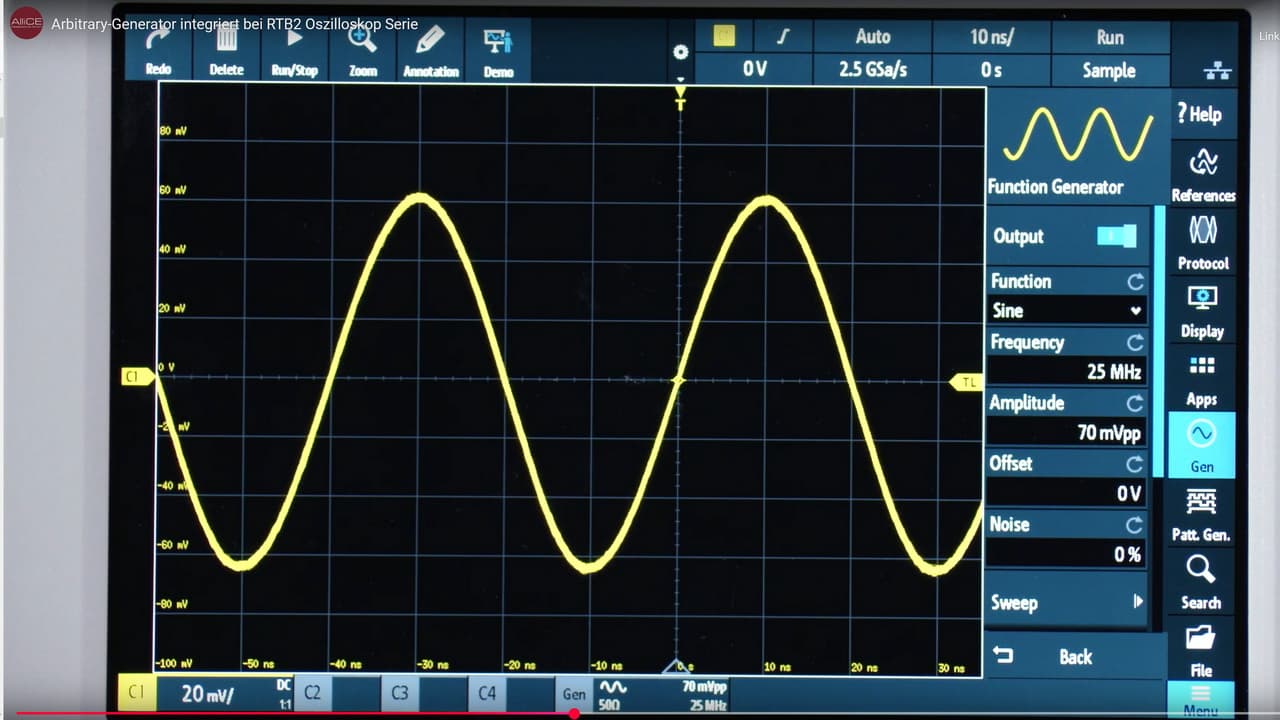

Der Waveform- und Pattern-Generator RTB-B6 bis 25 MHz und max 50 Mbit/s eignet sich für Ausbildungszwecke und zur Implementierung von Hardware-Prototypen. Neben den üblichen Sinus-, Rechteck-/Puls-, Rampen- und Rauschformen sind auch beliebige Arbiträrsignale und 4-Bit-Signalmuster verfügbar. Beliebige Signalformen und Muster können als CSV-Dateien importiert oder aus den Oszilloskop Signalmessungen kopiert werden, einschließlich I²C und SPI.

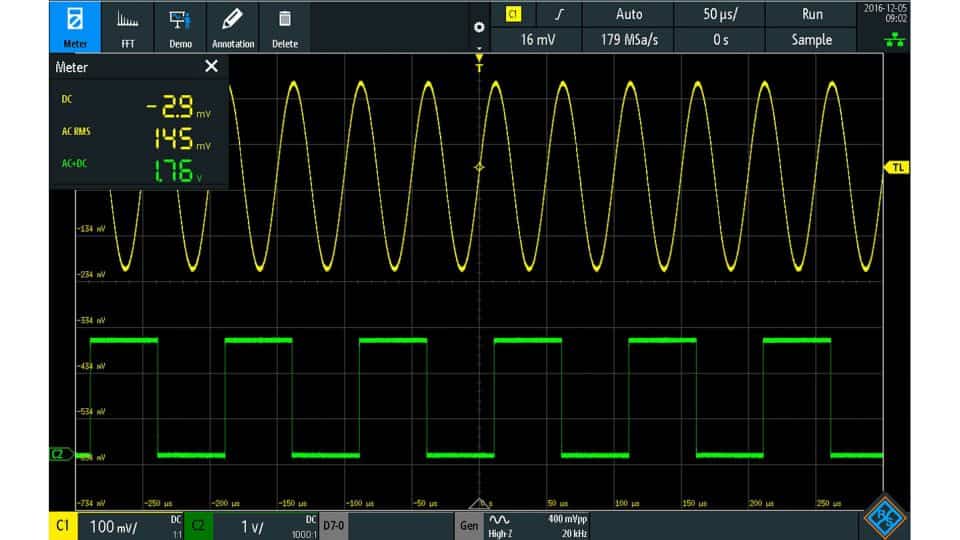

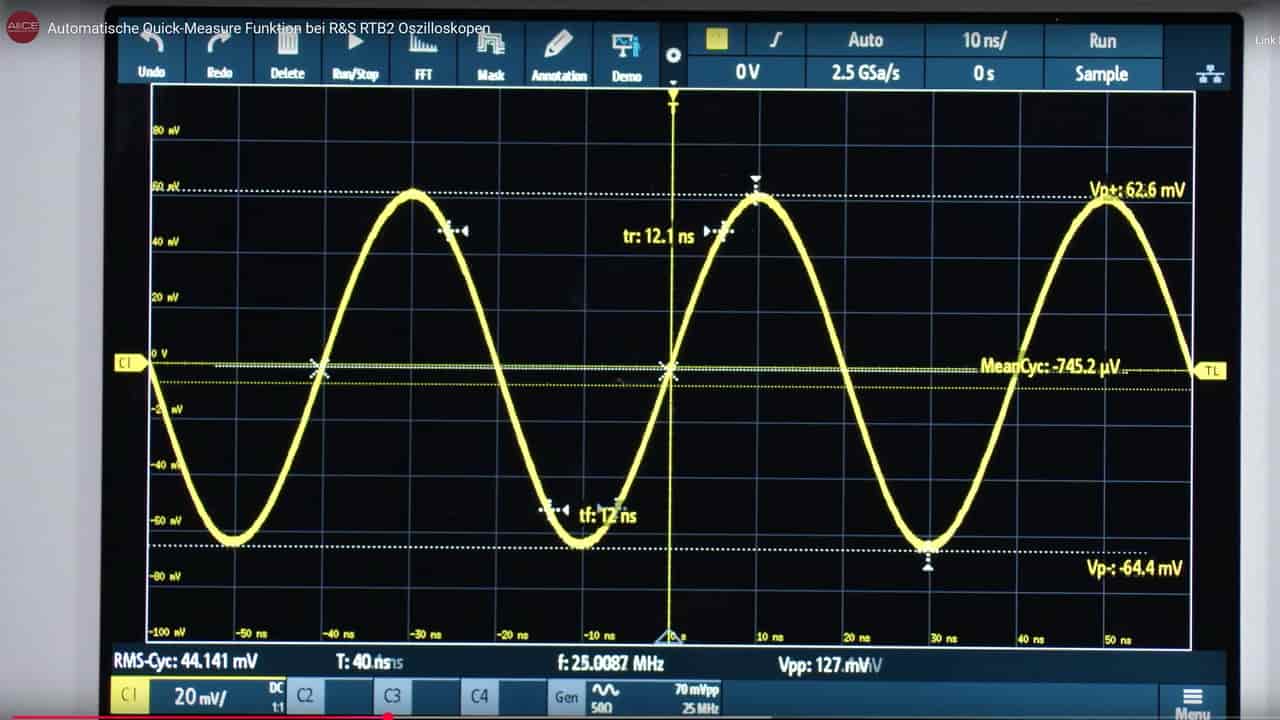

Digitales Voltmeter & Frequenzzähler

Das RTB 2 verfügt über ein 3-stelliges Voltmeter (DVM) und einen 6-stelligen Frequenzzähler auf jedem Kanal für gleichzeitige Messungen. Zu den Standardmessfunktionen gehören DC, AC+DC (RMS) und AC (RMS).

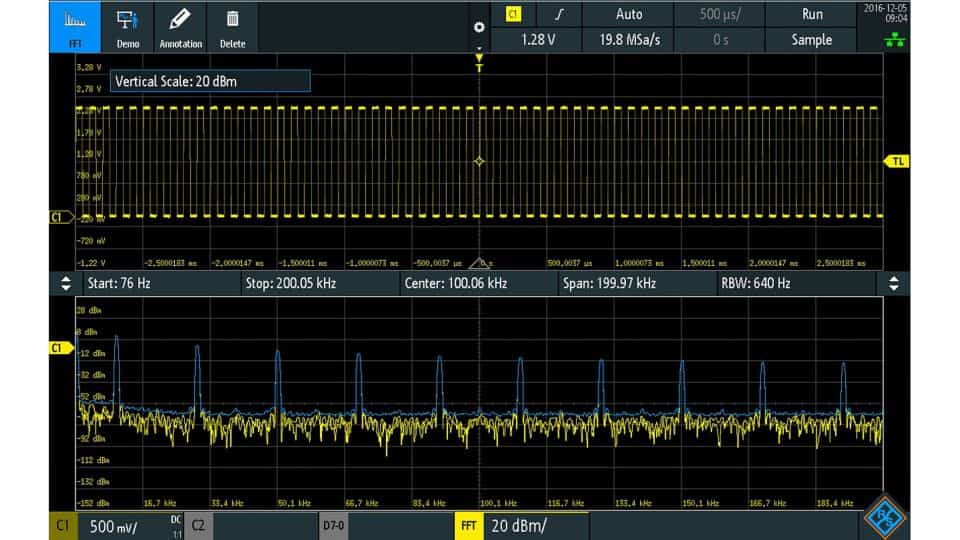

Frequenzanalyse-Modus FFT

Schwierig zu findende Fehler resultieren oft aus dem Zusammenspiel von Zeit- und Frequenzsignalen. Die FFT-Funktion des RTB 2 wird per Tastendruck und durch einfache Eingabe von Mittenfrequenz und Span aktiviert. Dank der leistungsstarken FFT-Funktionalität der R&S®RTB 2 Oszilloskope können Signale mit bis zu 128 kPkt analysiert werden. Weitere Tools sind Cursor-Messungen und Autoset im Frequenzbereich.

Maskentest-Modus

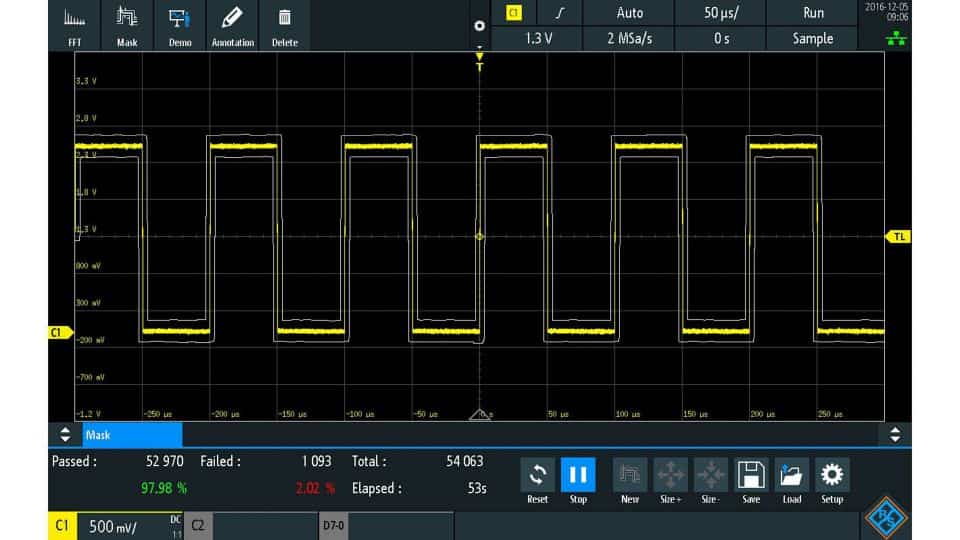

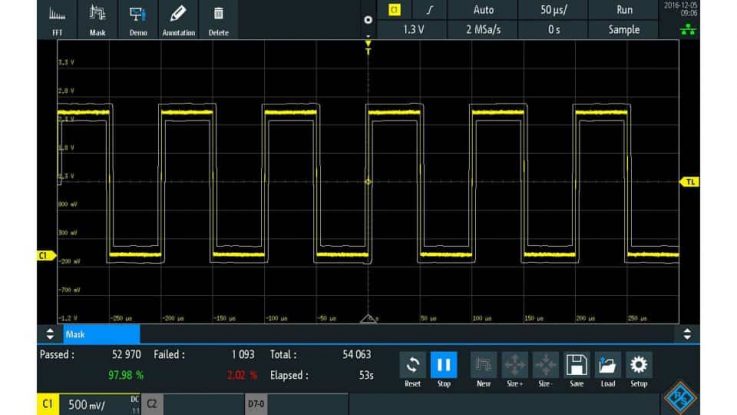

Maskentests zeigen schnell, ob ein bestimmtes Signal innerhalb definierter Toleranzgrenzen liegt. Mit Hilfe der statistischen Pass/Fail-Auswertung bewerten sie die Qualität und Stabilität eines Prüflings. Signalanomalien und unerwartete Ergebnisse werden schnell erkannt. Wird die Maske verletzt, stoppt die Messung. Jede Verletzung kann einen Impuls an der AUX-OUT-Buchse des RTB 2 zum Auslösen von Aktionen im Messaufbau erzeugen.

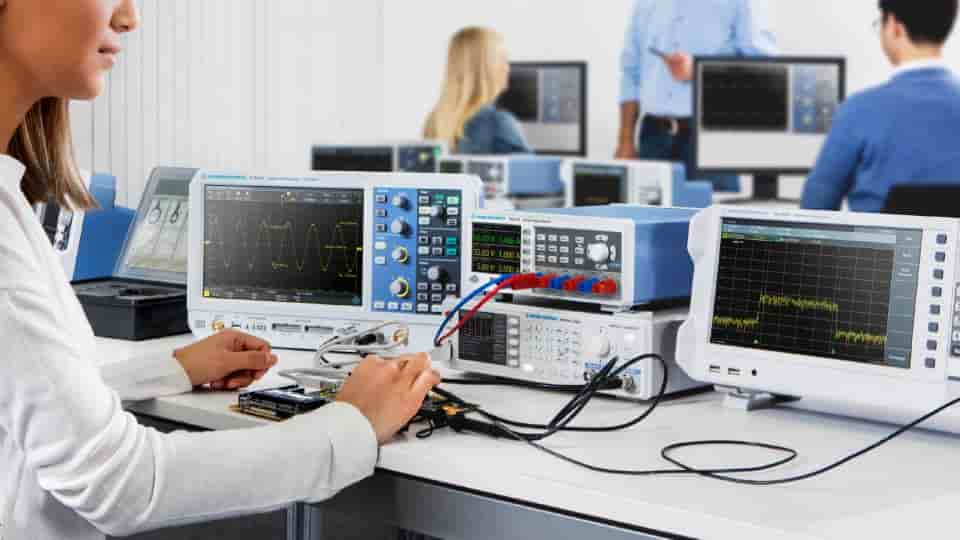

Bereit für das Ausbildungslabor

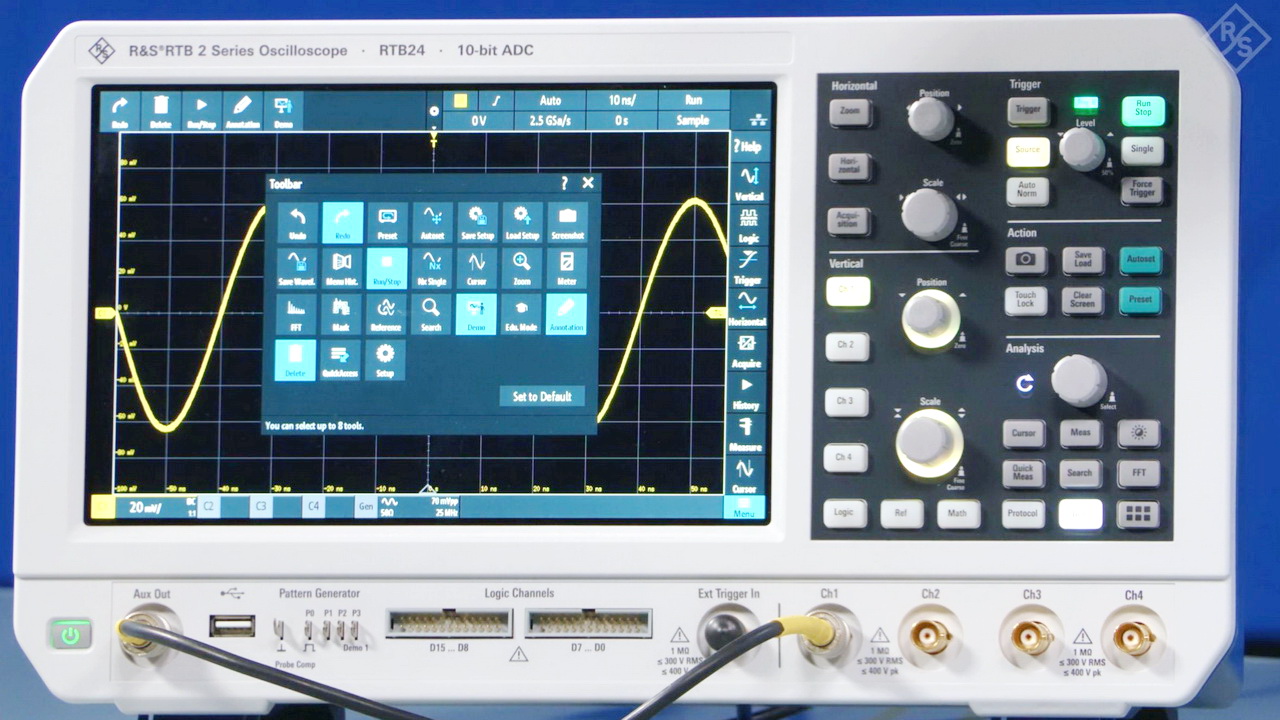

Für die Ausbildung im Labor ist das Oszilloskop die perfekte Wahl, um Studierenden das Messen mit einem Oszilloskop zu vermitteln. Es bietet ein einfaches Bedienkonzept, kombiniert mit modernster Technik zu einem günstigen Preis.
