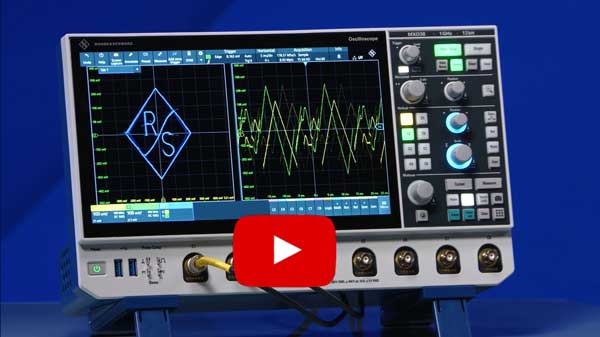

R&S MXO3 Oszilloskope
4-Kanal – MXO34
8-Kanal – MXO38

• Bandbreiten (optional per Keycode bis 1 GHz)
  4-/8-Kanal: 100 MHz, 200 MHz, 350 MHz,
  500 MHz, 1 GHz
• Samplerate  max. 2,5 GSa/s pro Kanal;
  max 5 GSa/s (bei 2 Kan. MXO34, bei 4 Kan. MXO38)
• Speicher 125 MSample pro Kanal (Standard)
  Optional 500 MSample MXO34-B105/MXO38-B105
• Erfassungsrate 4,5 Mwfm/s
• Mixed Signal Funktion 16 Digital Kanäle
  (Option MXO3-B1 enthält 2x 8 Kan. Logic Probes)

• Segmented Memory 10.000 Segmente,
  (Option MXO3-B105 bis 1 Mio. Segmente )
• Arbitrary Generator 1 Kanal 50 MHz
  (Option MXO3-B6)
• 11,6″ Full HD Touch Screen
• inkl. 4 bzw. 8 passive Tastköpfe
  (RT-ZP05S 300 MHz)
• Gewährleistung 36 Monate

Die weltweit schnellste Aktualisierungsrate

Die Signalpfade der MXO-Oszilloskope Serien von R&S enthalten dedizierte ASICs: MXO-EP. Damit messen die neuen MXO34 / MXO38 Oszilloskope mit über 4,5 Millionen Erfassungen/s.  Dieser Chip verbessert mit seiner Verarbeitungsgeschwindigkeit von 400 GBit/s auch hardwarebeschleunigte Funktionen wie Mathematik, Spektrum, Zonenauslösung und Maskentests.

 12 Bit / 18 Bit Architektur mit HD-Modus

Alle Oszilloskope der MXO3-Serie verfügen über einen 12 Bit A/D-Wandler. Die vertikale 12 Bit Auflösung liefert 4096 Quantisierungsstufen für präzises vertikales Sampling. Ein HD-Modus ist als Hardwarelösung mit bis zu 18 Bit Auflösung für hohe Geschwindigkeiten implementiert. Dadurch können Sie schärfere Messkurven mit mehr Details erkennen, die sonst durch das Rauschen verdeckt würden. Die MXO3 Oszilloskope sind mit dem sehr geringen Eigenrauschen von nur 50 μV AC (RMS) bei 1 mV/div und 100 MHz Bandbreite ausgestattet.

Vertikale Empfindlichkeit 1 mV/div
mit ±3 V Offset-Bereich

Das MXO3 bietet eine hervorragende Empfindlichkeit bis hinunter zu 1 mV/div ohne Einschränkung bei der maximalen Bandbreite. Mit einem Offset von ±3 V bei vertikaler Skalierung können Sie das Signal problemlos in der Mitte des Bildschirms platzieren und mit größter Empfindlichkeit darstellen.

Präziser Digital-Trigger

Der MXO-EP ASIC enthält das patentierte digitale Triggersystem von R&S. Das digitale Triggersystem nutzt einen gemeinsamen Pfad für das Messsignal und den Trigger.
Die hohe Trigger-Empfindlichkeit ermöglicht es dem Anwender, kleine, schwer zu findende Anomalien auch bei großen Signalen sicher anzuzeigen.

Einstellbare digitale Triggerfilter
Verwenden Sie den 18 Bit HD Modus für das Triggersystem, um das Rauschen des Messsystems zu reduzieren. Durch die digitale Triggerarchitektur kann die Grenzfrequenz des digitalen Tiefpassfilters an das zu messende Signal angepasst werden. So kann ein Rauschen des Triggersignals unterdrückt werden, während gleichzeitig das gefilterte oder ungefilterte Messsignal angezeigt wird.

Vom Benutzer wählbare Hysterese
Anwender der MXO3 -Serie haben vollen Zugriff auf die Steuerung aller Trigger-Hysterese Einstellungen.

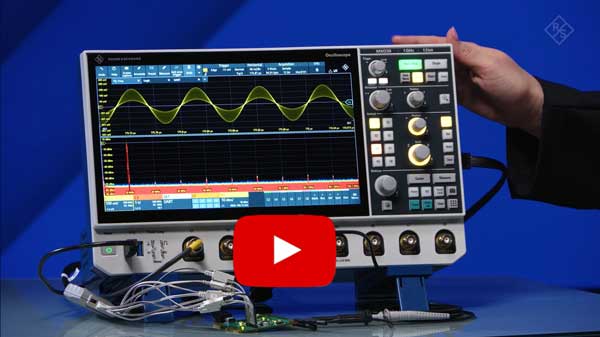

Schnell: bis zu 50.000 FFTs/s

Die MXO-Spektrumanalysefunktion ist hardwarebeschleunigt und dadurch sehr schnell. Mit bis zu 50.000 FFTs/s erhalten Sie eine genaue Frequenzbereichsanalyse. Die Analysebandbreite entspricht der Oszilloskopfrequenz (max. 1 GHz) und es können bis zu vier Spektren gleichzeitig verwendet werden. Zeit- und Frequenzsteuerungen können voneinander unabhängig eingestellt werden. Die MXO 3-Spektrumseinstellungen sind unabhängig von den Zeitbereichseinstellungen, sodass Zeit- und Frequenzereignisse gleichzeitig angezeigt werden können. Wählen Sie CF/Span oder Start/Stopp wie bei einem Spektrumanalysator und passen Sie bei Bedarf die Echtzeitbandbreite (RBW) an.
Für effektives Debugging von Oberschwingungen und EMI verfügt das MXO 3 über einen speziellen triggerlosen Modus,  der für das Debugging im Frequenzbereich entwickelt wurde. Verwenden Sie ihn, um die FFTs/s für einen schnelleren Signalaufbau zu maximieren. Erkennen Sie schnell Spitzen, Oberschwingungen und andere Signale im Frequenzbereich. Kombinieren Sie ihn mit einer Nahfeldsonde für die EMI-Emissions-Fehlerbehebung.

Mixed Signal Option MXO3-B1

Erweitern Sie das MXO3 mit der MSO Option mit 2x 8 digitalen Kanälen. Die 16 digitalen Kanäle sind ohne Einschränkung der analogen Eingangskanäle zusätzlich nutzbar.

R&S verwendet die Dual-Path-Protokollanalyse, um die Abhängigkeit der Signaldarstellung von der Abtastrate zu verbessern. Das Gerät dekodiert auf der Basis von Protokollparametern, was eine korrekte Protokolldekodierung auch bei sehr langsamen Signalabtastraten, z.B. bei langen Erfassungen, sicherstellt.

Leistungsanalyse (Option MXO5-K31)

Die Option MXO5-K31 ermöglicht umfangreiche Netzqualitätsmessungen und die gleichzeitige Analyse von drei Paaren aus Spannungs- und Stromquellen.

Normenkonforme Oberschwingungsstromanalyse
In Wechselstromversorgungen müssen verschiedene Normen zur Begrenzung des Oberschwingungsstroms eingehalten werden.  Die MXO3-K31 unterstützt die normgerechte Prüfung entsprechend aller gängigen Normen. Der Anwender kann drei Oberschwingungs-Messungen gleichzeitig durchführen.

• Netzqualität – Wirk-, Schein- und Blindleistung, Scheitelfaktor, Leistungsfaktor
• Oberschwingungsanalyse – Standardmessungen nach EN61000-3-2, MIL und RTCA
